Bij de rioolwaterzuiveringsinstallatie (RWZI) in Ede wordt slib van verschillende locaties vergist om biogas te produceren. Dit proces vereist een constante en gecontroleerde temperatuur.
Tegelijkertijd bevat het slib afkomstig van de vergisters nog voldoende energie om het ingaande slib deels voor te verwarmen. Zonder recuperatie gaat deze energie grotendeels verloren, terwijl er net een hoge warmtevraag aanwezig is binnen het proces.
Uitdaging
RWZI Ede zocht een oplossing om:
de vergisters op temperatuur te houden
de restwarmte van het uitgegist slib maximaal te valoriseren
operationele kosten te reduceren
een robuust systeem te implementeren met minimale onderhoudsbehoefte
Daarbij waren volgende randvoorwaarden cruciaal:
flexibel systeem dat een variërende slibaanvoer kan verwerken
hoge operationele betrouwbaarheid
Oplossing

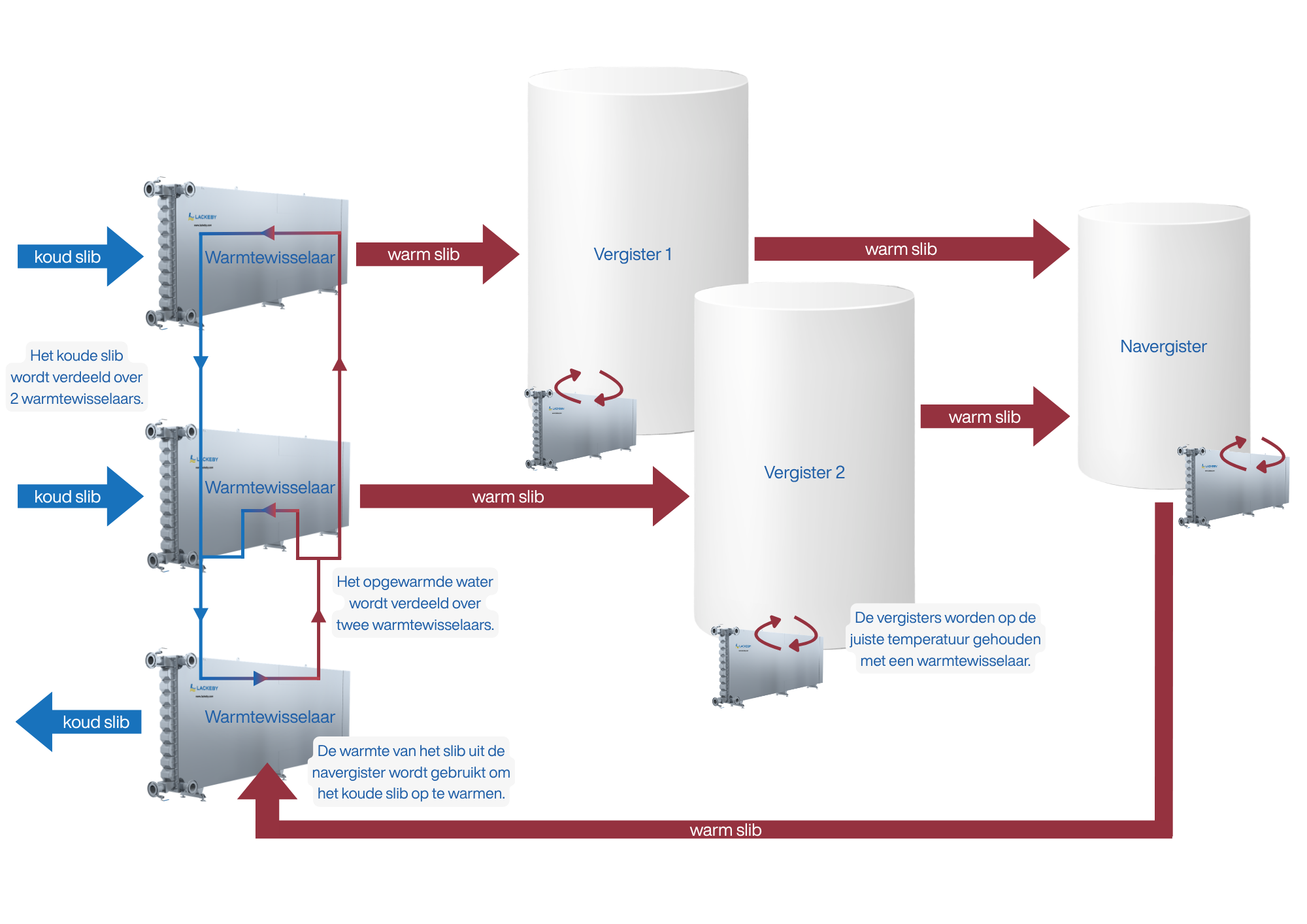

Er werd een warmteterugwinningssysteem met Läckeby warmtewisselaars geïmplementeerd door CLC. De slib-water warmtewisselaars maken het mogelijk om warmte te recupereren uit het uitgegist slib en deze energie te hergebruiken voor het opwarmen van het inkomend slib. Hierdoor wordt de externe energievraag van de vergisters significant gereduceerd.
Onze warmtewisselaars zijn ontworpen voor media met hoge viscositeit en garanderen een efficiënte warmteoverdracht zonder operationele verstoringen.
Hoe werkt een warmtewisselaar?
- Het koude slib stroomt onderaan via de buizen in de warmtewisselaar.
- Het slib wordt naar boven getransporteerd doorheen de warmtewisselaar waarbij het wordt opgewarmd door het warme water.
- Het slib verlaat de warmtewisselaar bovenaan.
- Het afgekoelde water verlaat de warmtewisselaar onderaan.
De Läckeby warmtewisselaars onderscheiden zich door:
Geoptimaliseerde warmteoverdracht
Dankzij de gepatenteerde keerkamers wordt een maximale warmteoverdracht gerealiseerd.
Compact ontwerp
Hoge efficiëntie wordt gecombineerd met een beperkt ruimtebeslag.
Onderhoudsvriendelijk
Het systeem is eenvoudig en robuust opgebouwd, wat onderhoud gemakkelijk maakt.
De meerwaarde van warmtewisselaars
Voor industriële eindgebruikers en exploitanten van biogasinstallaties bieden Läckeby warmtewisselaars:
Reductie van de externe warmtebehoefte
Door de energie van het uitgegist slib te recupereren, wordt het inkomend slib reeds voorverwarmd. Hierdoor is er minder externe warmte nodig om het slib op de gewenste temperatuur te brengen. Bij RWZI Ede wordt er 300 kW warmte per uur gerecupereerd.
Snelle terugverdientijd
Door het hergebruik van restwarmte kan een groot deel van de energiekosten voor verwarming worden vermeden, wat resulteert in een korte ROI.
Verlaging van OPEX
De combinatie van hoge efficiëntie en lage onderhoudsbehoefte zorgt voor structureel lagere operationele kosten.
Betrouwbaar en flexibel
In toepassingen zoals slibvergisting is stilstand geen optie. De robuuste constructie en het verstoppingsongevoelig ontwerp minimaliseren risico’s.
Conclusie
De warmteterugwinning bij de centrale slibvergisting in RWZI Ede toont hoe bestaande energieverliezen kunnen worden omgezet in waardevolle energie. De combinatie van proceskennis en de technologie van Läckeby resulteert in een duurzame, betrouwbare en economisch haalbare oplossing.
Wil u ook het energieverbruik van uw installatie verlagen via warmteterugwinning?
Onze specialisten berekenen op basis van de procesdata de warmtewisselaars, specifiek voor uw project. In dit project werkten wij samen met InProces advies, Waterschap Vallei en Veluwe en CLC water.
TASK ondersteunt u in elke stap, van ontwerp tot realisatie en steeds op maat van uw proces.
